De mult doream un touchscreen la mini Dell 9 al meu si in sfarsit mi-am gasit timp, prea s-au aliniat “astrele”: afara ploua, weekend de sarbatoare nationala in care mai trebuie sa si lucrezi, un copil cu varicela, si mai sunt vreo doua motive secrete.
Mini Dell-ul meu a mai suportat niste operatii, upgrade-uri in anii precedenti: i-am schimbat tastatura (originalul era spanish version, ca doar de cand ma stiu tot dupa lucruri ieftine umblu), am pus 2G Ram in loc de 1G, SSD Runcore de 16G in loc de 8G Stek si am avut multa vreme un stick usb de 8G ca “HDD” suplimentar conectat la pinii D+, D- ai unui “conector” mini PCI express – multumesc lui
jkkmobile pentru instructiuni.
|

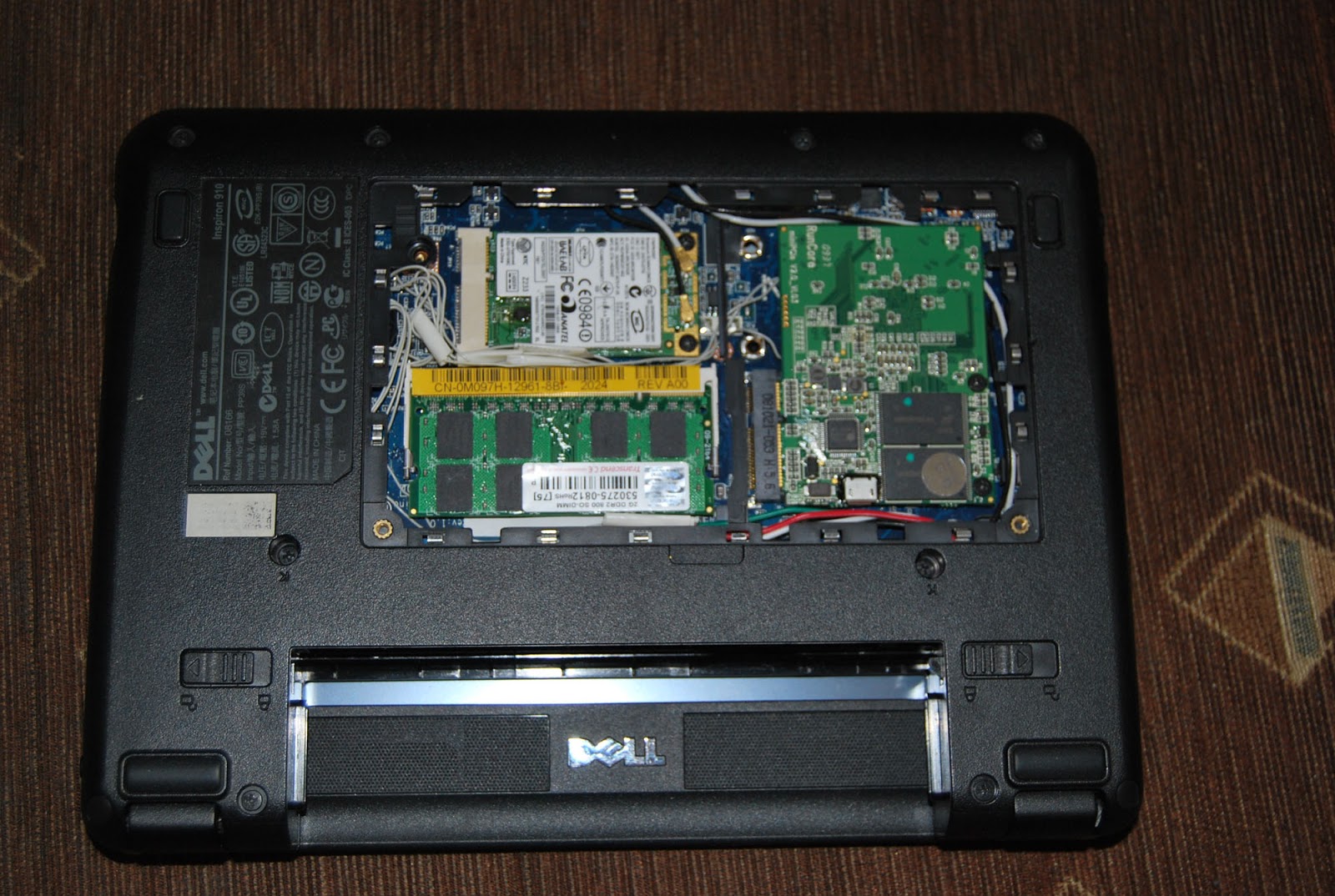

poza de pe jkkmobile, se vede conectorul miniPCI express |
Evident, pe cand doresc eu nu mai gasesc de unde sa cumpar pentru mini Dell: firma Hoda se pare ca s-a lasat de fabricat sau vorba unui prieten, toata productia e cumparata de alde Samsung, Apple, numai ca sa-si elimine competitia ieftina. Si uite-asa, de la http://www.mydigitaldiscount.com/hoda-technology-8.9-solderless-touchscreen-dell-mini-9-netbooks am ajuns sa adaptez touchscreen rezistiv de la EEE PC al lui Asus, care e mai spaţios si n-ai asa stres cu pozitionarea si marimea controllerului:
|

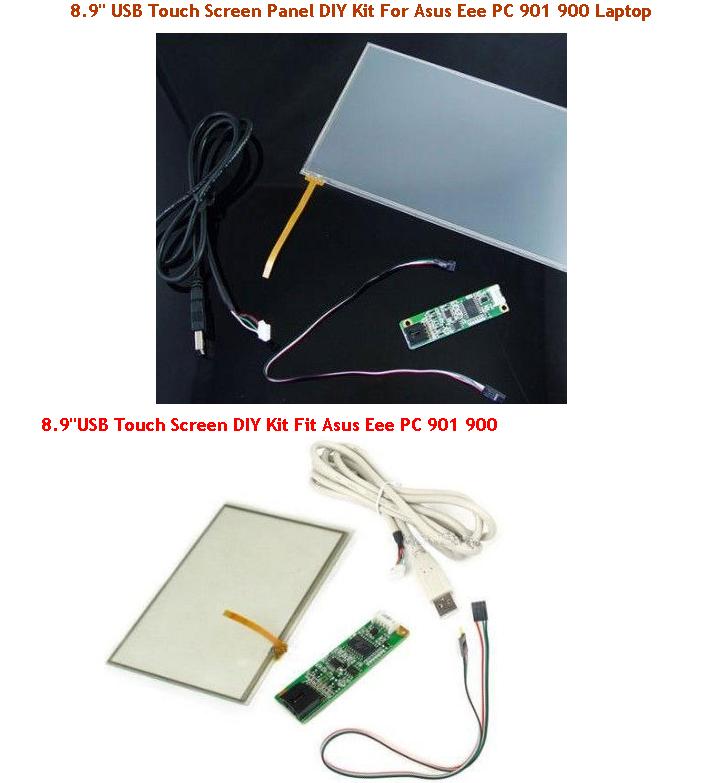

ce am vrut sa cumpar |
Am avut si un pic de ghinion, pentru prima data de cand cumpar de pe ebay (bine, a mai fost un episod in care am primit un usb stick fake de 2G in loc de 8G si am ajuns la o combinatie de arbitraj ebay si mica intelegere, ca-ntre roman si chinez) si primesc partial altceva, in speta am primit in loc de controller touchscreen cu hub usb un alt controller, fara porturi suplimentare usb:
|
controllerul primit, touchscreenul fiind cel cerut |
Dupa ce am probat kitul, asezand touchscreen-ul pe ecran si prinzandu-l cu banda … invers de cum trebuia (n-am avut instructiuni si n-am ghicit bine – am constatat ca numai … cealaltă faţă e activă), m-am apucat sa gasesc un locas pentru controller. N-am putut folosi spatiul de deasupra conectorului miniPCI express pentru ca SSD-ul meu se extindea si peste acel loc si am fost nevoit sa decupez din cadrul de rezistenta al netbookului o mica portiune si, evident, sa dau jos mufele si sa tai din cablajul controllerului:
|
caut loc pentru modul |
|
controllerul ajustat fizic, fara mufe |
|
locul gasit, cadrul de rezistenta uşurat de cateva grame |
|
scule de electronist |
După aşezarea controllerului, am avut de depaşit încă un pas: constatasem înainte că odată fixat touchscreenul pe ecran, datorita grosimii lui – 1,34mm, notebookul nu se mai inchide perfect (ecranul peste tastatura) si am adaugat cateva şaibe la partea de îmbinare. Acum e aproape bine, dar cand mai am vreme am sa pun încă un rând. În orice caz, instructiuni pentru montare-demontare ecran se gasesc la producator http://support.dell.com/support/edocs/systems/ins910
|
cadrul ajustat si cateva nervuri de plastic taiate cu cutterul |
|
fixarea controllerului |
|
punerea de şaibe distanţoare pentru a se închide corect ecranul peste palm-rest |
|
modul de dispunere al panglicii touchscreenului, trebuie facuta o mica bucla in zona de imbinare |
|
cum sunt dispuse sarmele |
Acum, cateva imagini cu netbookul functional, ramane sa cumpar – pentru precizie, un touchscreen pen (sau sa adaptez ceva) si sa instalez un android – mai prietenos adaptat ca win pentru lucrul cu touchscreenul (sa gasesc si driver).
|
forma finala, touchscreenul intrat surprinzator de bine sub marginea (bezel) displayului |
|
ajustari de liniaritate si alte setari |
|
functionează şi fără touch pen, dar mai putin precis |
|
se pliază aproape bine, mai trebuie sa adaug un rând de şaibe |
|
ajustare liniaritate 25 puncte |
|

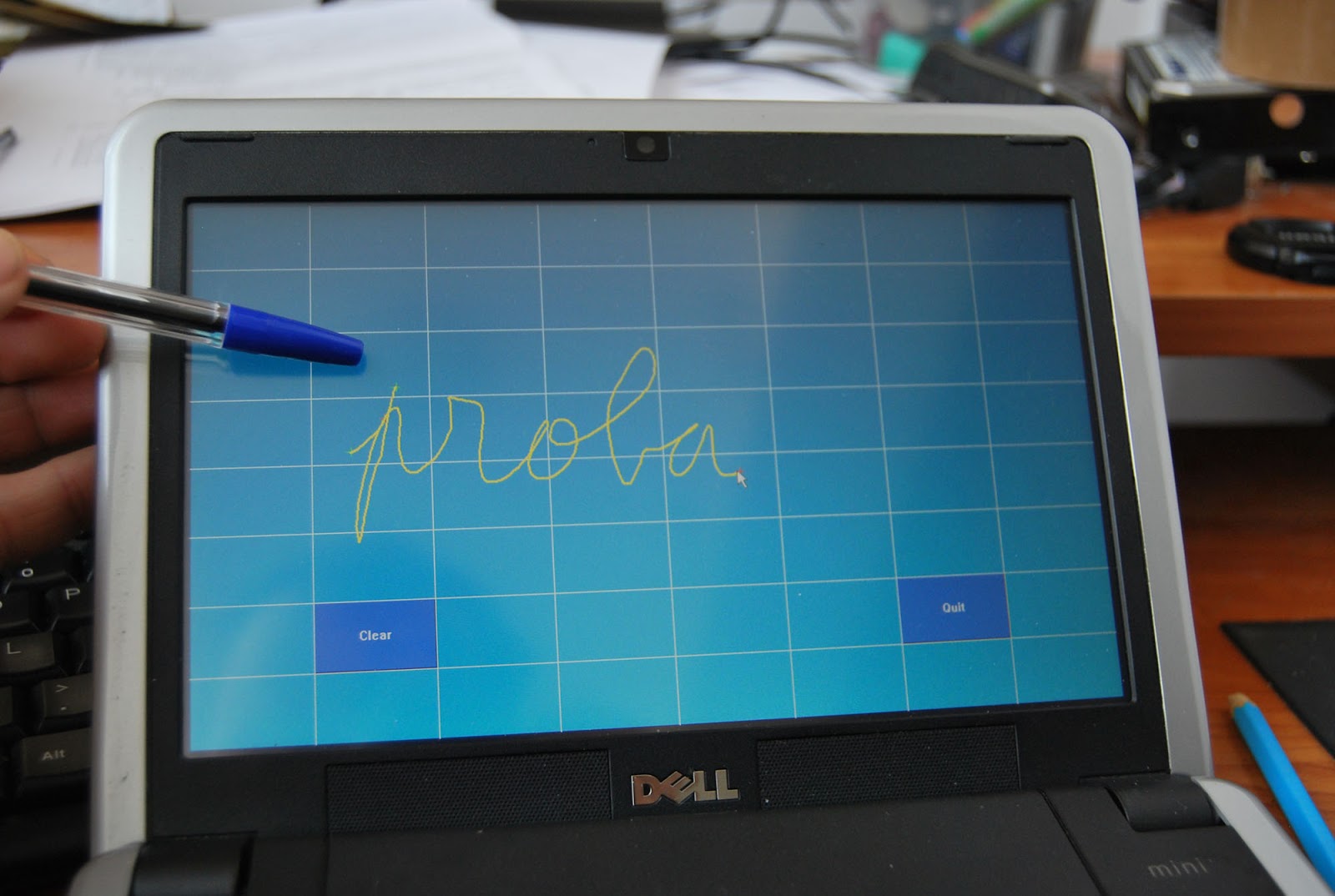

scris cu capacul de la pix |
Timp de lucru: suficient.
Gata, se apropie sfârşitul de an şi trebuie să fiu cuminte.
